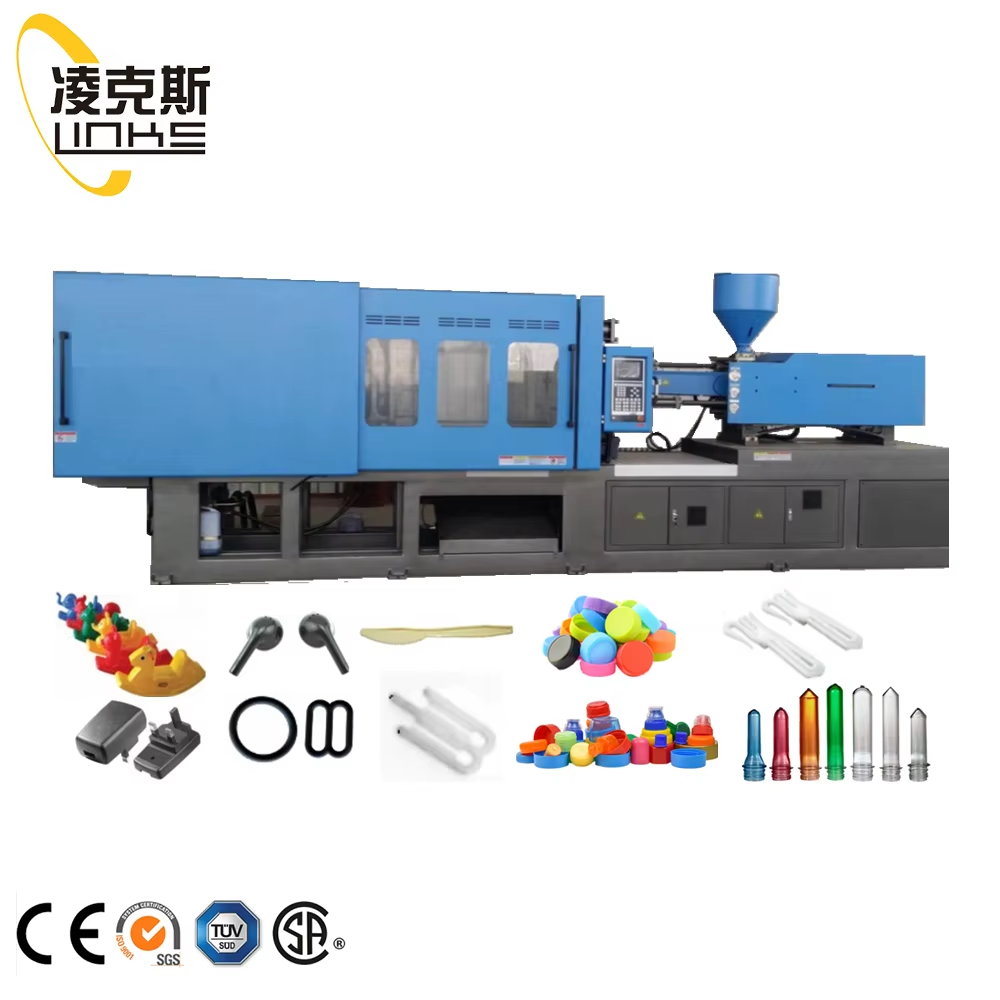

Automatický vstřikovací lis pro plast s komfortním výkonem

Injekční lis pro zpracování plastů klíčové mechanické a tepelné konstrukční prvky pro stabilitu

Konzistence uzavírací síly a strukturální tuhost

U vysoce výkonných strojů pro vstřikování plastů musí konstrukce rámu udržovat průhyb pod kontrolou – ideálně pod 0,1 mm na metr délky, aby se při práci pod vysokým tlakem nevyskytovaly potíže s přetlaky. Zesílené uspořádání tyčí koše pomáhá udržovat stálou uzavírací sílu během celé výrobní série, a to v rozmezí zhruba plus mínus 1 %. To je velmi důležité zejména u tenkostěnných lékařských dílů, kde jakákoli odchylka nad 0,02 mm je okamžitě odmítnuta. Tuhá konstrukce rámu snižuje pohyb desek při rychlém otevírání a uzavírání formy, což zajišťuje větší konzistenci každého výrobku. Podle průmyslových dat lze přibližně 23 % kolísání cyklů ve výrobě automobilů přičíst nedostatečné tuhosti rámu. Proto se nejlepší výrobci nyní stále více obrací k monokokovým rámům z legované oceli namísto tradičních šroubovaných konstrukcí. Tyto novější rámy lépe zvládají vibrace a dlouhodobě udržují správné nastavení. Dále zde existuje technologie elektrohydraulického servosystému (EHSS), která umožňuje nastavení rovnoběžnosti desek s přesností na mikron. I při práci s obrovskými uzavíracími silami nad 1 000 tun udržují tyto systémy rovnoměrné rozložení tlaku po celé ploše formy.

Přesná kontrola teploty v oblastech válce, trysky a formy

Řízení s více zónami PID může udržovat stabilitu teploty v topných pouzdrech okolo 0,5 stupně Celsia, což je velmi důležité pro zabránění tepelnému rozkladu nákladných vysoce výkonných pryskyřic, jako je PEEK. Trysky mají vlastní regulaci teploty, takže viskozita roztaveného materiálu zůstává stálá. Chladicí kanály formy pracují s kaskádovou regulací, aby odstranily obtížné teplotní gradienty, které způsobují deformaci dílů. Některé pokročilé systémy skutečně kontrolují rovnoměrnost povrchových teplot pomocí termografických technologií a snaží se dosáhnout rozdílu asi 1 stupeň Celsia na celém povrchu formy. Tento druh přesnosti je velmi důležitý při výrobě optických součástek, kde drsnost povrchu musí zůstat pod hodnotou Ra 0,05 mikrometrů. Výzkum publikovaný v odborných časopisech ukázal, že i malé nekonzistence v tepelném managementu, někdy i v oblastech, které nepovažujeme za kritické, mohou vést až ke 18% vyššímu počtu odmítnutých dílů u aplikací vyžadujících úzké tolerance.

Geometrická přesnost šroubu/válcové vložky a spolehlivost pohonu

Bimetalické válečky řady C2, kalené na hodnotu vyšší než 65 HRC, dobře odolávají abrazivním kompozitním materiálům a udržují svůj tvar i po delších výrobních obdobích. Zde používané broušené šrouby mají velmi úzké tolerance – méně než 0,02 mm chyby na každých 100 mm stoupání – což zajišťuje lepší míchání roztaveného materiálu a konzistentnější tlak po celém procesu. U strojů, které vyžadují extrémně přesné dávkování, zejména při výrobě lékařských přístrojů, kde jednotlivá dávka může činit zhruba 0,1 gramu, znamenají systémy s vysokým točivým momentem a přímým pohonem zásadní rozdíl. Tyto systémy eliminují veškerou mechanickou vůli během plastifikace, čímž dosahují konzistence hmotnosti dávky v rozmezí přibližně ±0,3 %. Testy vlastností kovů ukazují, že pokud jsou hrany letounů správně kalené, snižují tlakové výkyvy způsobené opotřebením o zhruba 76 % po půl milionu cyklů ve srovnání s běžnými díly. A než tyto stroje dorazí na výrobní linku, jsou pohonné systémy podrobeny důkladnému testování, které simuluje deset milionů cyklů plného zatížení, aby bylo ověřeno, zda vydrží tak dlouho, jak se očekává, během skutečného provozu.

Inteligentní automatizace pro opakovatelný provoz plastových vstřikovacích lisů

Integrovaná řídicí architektura s adaptivním HMI a laděním parametrů v reálném čase

Dnešní stroje pro vstřikování plastů jsou vybaveny centrálními řídicími systémy, které spojují robotiku, manipulaci s materiálem a úpravy procesu do jedné flexibilní sestavy. Rozhraní člověk-stroj, takzvaná HMIs, upravují pracovní postupy za chodu v závislosti na typu vyráběné součástky a složitosti cyklu. Tyto systémy zajišťují hladký chod tím, že udržují teplotu taveniny v rozmezí přibližně plus minus 1 stupeň Celsia, udržují kolísání tlaku vstřikování pod 1 procentem a zajišťují přesné otáčky šneků, aby operátoři mohli během výroby provádět úpravy bez nutnosti zastavit celou linku. Díky integrovanému edge computingu stroje analyzují změny viskozity taveniny bleskovou rychlostí a automaticky upravují parametry, čímž pomáhají udržet stabilní procesy po celou dobu dlouhých výrobních sérií.

Uzavřené sledování pěti klíčových procesních parametrů

Stabilita závisí na nepřetržitém, vysoce přesném dohledu nad pěti základními proměnnými:

• Homogenita teploty tavení napříč zónami válce
• Profily tlaku vstřikování během plnění dutiny
• Přesnost polohy šnekového vrtáku během plastifikace
• Konzistence rychlosti chlazení mezi jednotlivými cykly
• Doba fáze dotlaku a pokles tlaku

Tento snímači řízený zpětnovazební systém zajišťuje, že rozměry dílů zůstávají v tolerančních mezích ±0,05 mm. Automatizované zajištění kvality koreluje data procesu v reálném čase s ověřením rozměrů – signalizuje odchylky ještě předtím, než se nahromadí nepodstatné díly. Takové řízení se zpětnou vazbou je nezbytné pro lékařské komponenty vyžadující plnou stopovatelnost celých šarží a automobilové sestavy vyžadující mikronovou přesnost rozměrů.

Integrace monitorování procesu v reálném čase a zajištění kvality

Moderní zařízení pro vstřikování plastů jsou nyní vybavena vestavěnými systémy pro sledování v reálném čase, které jsou součástí procesu kontroly kvality. Tyto stroje mají senzory, které monitorují například tlak při vstřikování, teplotu taveniny a rychlost chladnutí materiálu každých 50 milisekund. Systém dokáže téměř okamžitě zjistit, když se některý parametr odchýlí od specifikace o více než půl procenta. Když tyto pokročilé systémy spolupracují s metodami statistické kontroly procesu, uvádějí výrobci podle minuloročního výzkumu publikovaného v Journal of Advanced Manufacturing Systems snížení počtu vadných výrobků o přibližně 27 % ve srovnání s tradičními ručními kontrolami. Pokud stroj dostatečně brzy detekuje problém, automaticky provede úpravy, například změní rychlost otáčení šneku nebo upraví teplotu trysky, ještě dříve, než dojde k výskytu skutečných problémů. Veškeré informace o kvalitě jsou ukládány přímo spolu s elektronickými záznamy dávek, takže firmy mohou přesně sledovat, jaké materiály byly použity a jaké nastavení bylo aktivní během výrobních cyklů. To znamená, že kontrola kvality již není jen o kontrole hotových výrobků, ale o opravování problémů již během výroby, což pomáhá udržet konzistentní rozměry i při výrobě velkých sérií.

Ověření stability pro konkrétní aplikace: Případy použití v automobilovém průmyslu a medicíně

Vysoká konzistence dílů s tolerancí v automobilových komponentech

Svět automobilového vstřikování plastů vyžaduje neuvěřitelnou přesnost na úrovni mikronů, stejně jako díly odolávající významnému strukturálnímu zatížení, zejména při výrobě komponent citlivých na vibrace, jako jsou kryty motoru a skříně senzorů. Správné dosažení těchto konzistentních rozměrů znamená udržování stálých svorkových sil s tolerancí kolem půl procenta a zajištění rovnoměrného rozložení tepla po všech površích formy. To pomáhá vyhnout se problémům, jako je tvorba bělidla a změny rozměrů během sériové výroby například konektorů, vzduchových kanálků a různých interiérových dekorativních prvků. Ověřovací proces obvykle zahrnuje provoz těchto dílů přes padesát tisíc cyklů za současného vystavení extrémním teplotním výkyvům od minus čtyřiceti stupňů Celsia až do sto dvaceti stupňů Celsia, spolu se scénáři testování reálnými vibracemi způsobenými jízdou po vozovce. Pro kontrolu souladu se standardy používají výrobci laserové skenování v kombinaci s měřicími stroji s označováním souřadnic, které porovnávají hotové výrobky přímo s výkresy původního výrobce.

Regulační shoda a stopovatelnost várky při výrobě zdravotnických prostředků

Když mluvíme o vstřikování plastů pro lékařské účely, nejde jen o přesné rozměry. Je třeba také zajistit čistotu materiálů, kontrolovat prostředí během výroby a mít plnou kontrolu nad dokumentací. Stroje musí pracovat v souladu se standardy čistých místností ISO Class 7 a nesmí vůbec umožnit tvorbu částic ve dílech určených pro systémy podávání léků nebo chirurgické nástroje. Každý jednotlivý vstřikovací cyklus je navíc zaznamenán – sledují se změny tlaku v dutině, teplota pryskyřice v různých bodech a přesná poloha šnekového vřetena během zpracování. Všechna tato data jsou součástí elektronických dávkových záznamů, které splňují požadavky FDA podle 21 CFR Part 11. Co to znamená v praxi? Znamená to, že firmy mohou při auditu dohledat každý detail výrobního procesu konkrétní dávce. A ještě než se cokoli dostane na trh, proběhne validace. Ověřuje se bezpečnost materiálů při kontaktu s tkáněmi organismu podle pokynů ISO 10993 a také odolnost výrobků vůči běžným metodám sterilizace, jako je sterilizace párou (autoklávování) nebo gama záření. Tyto testy pomáhají zajistit soulad s předpisy napříč hranicemi, protože požadavky se po celém světě velmi liší.

Často kladené otázky

Jaký je význam konzistence uzavírací síly při vstřikování?

Konzistence uzavírací síly je klíčová při vstřikování, aby se předešlo vadám, jako je přetékání materiálu (flash), a zachovala se přesnost dílů, zejména u aplikací s vysokou tolerancí, jako jsou tenkostěnné lékařské součásti.

Proč je řízení teploty nezbytné při tvární plastů vstřikováním?

Řízení teploty je nezbytné pro udržení viskozity materiálu, zabránění degradaci polymeru a odstranění tepelných gradientů, které mohou vést ke zkreslení nebo rozměrové nestabilitě.

Jakým způsobem přináší inteligentní automatizace výhody provozům vstřikování plastů?

Inteligentní automatizace integruje řídicí systémy pro manipulaci s materiálem a úpravy procesu, čímž zajišťuje stabilitu a efektivitu procesů, snižuje chyby a zvyšuje produktivitu.

Jaké jsou hlavní faktory sledované ve vstřikovacím procesu se zpětnou vazbou (uzavřená smyčka)?

Hlavními faktory jsou teplota taveniny, tlak vstřikování, poloha šnekového čepu, rychlost chlazení a doba udržovací fáze. Sledování těchto faktorů pomáhá udržet stabilitu procesu a kvalitu dílů.

Jaké konkrétní výzvy představují automobilové a lékařské aplikace ve vstřikování?

Automobilové komponenty vyžadují přesnost na úrovni mikronů a odolnost vůči namáhání a vibracím, zatímco lékařská zařízení vyžadují přísnou kontrolu prostředí a komplexní stopovatelnost jednotlivých šarží, aby byla zajištěna čistota a soulad s regulačními standardy.
