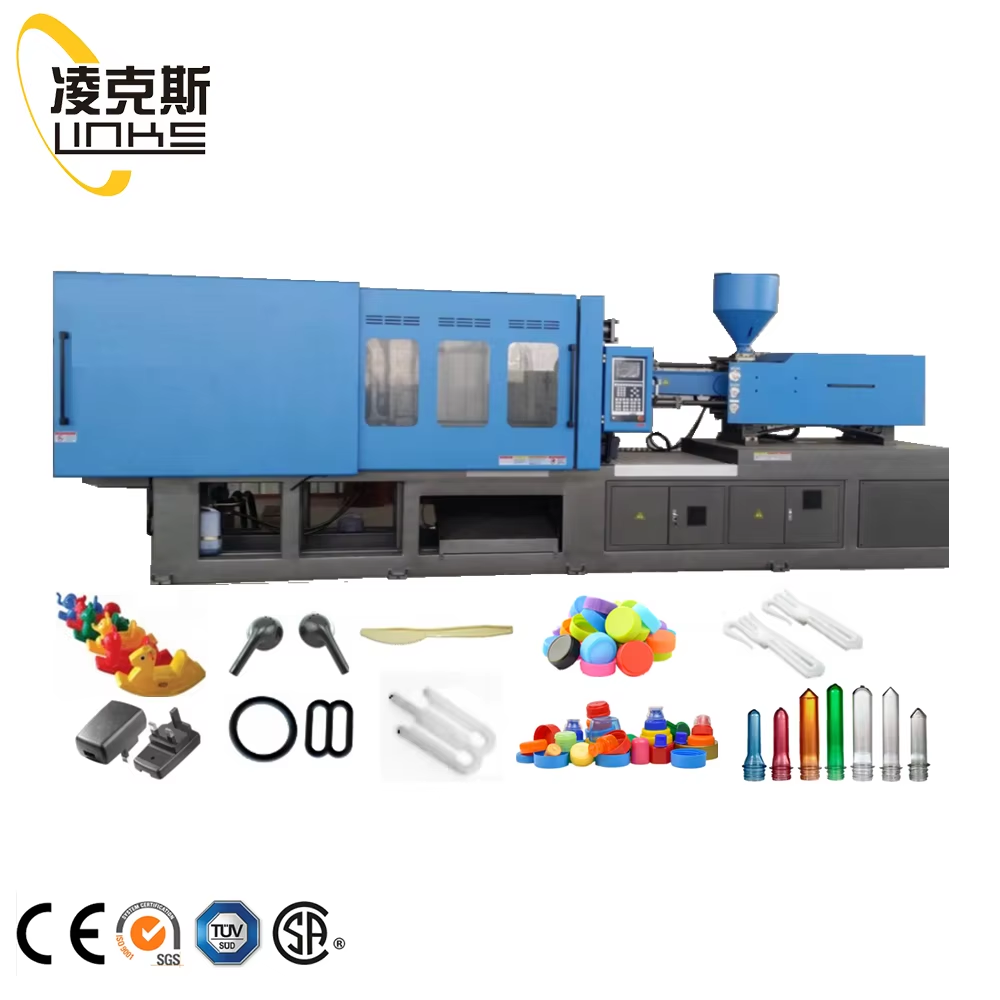

Vysokorychlostní stroj pro plastové vstřikování pro velkosériovou výrobu

Klíčové inženýrské výhody Vysokorychlostních strojů pro plastové vstřikování

Přesnost uzavírání a konstrukční tuhost pro stabilní výrobu ve vysokém objemu

Moderní vysokorychlostní stroje pro plastové vstřikování dosahují přesnosti uzavírání formy na úrovni mikronů díky zesíleným deskám a pevným táhlovým tyčím z ocelové slitiny, které jsou speciálně navrženy tak, aby odolaly uzavíracím silám přesahujícím 250 tun bez deformace. Konstrukční pevnost je zásadní pro udržení správného zarovnání forem během rychlých cyklů, což přispívá k konzistentnímu plnění dutin a umožňuje vyrábět opakovatelné díly pokaždé. U lékařských zařízení, kde je rozhodující přesnost, tento druh stability snižuje počet zmetků způsobených výstřikem (flash) přibližně o 19 %, protože se tyto mikroskopické mezery mezi polovinami formy již nevyskytují. Nejmodernější systémy jsou nyní vybaveny senzory napětí v reálném čase, které automaticky upravují zarovnání desek podle potřeby, čímž zajišťují rovnoměrné rozložení tlaku ve všech dutinách i během nepřetržité výroby provozované 24 hodin denně.

Výkon z hlediska doby cyklu: Od 4,2 s na méně než 2,8 s u aplikací automobilových výplní

Servo-hydraulická technologie pohánění zkrátila cyklové doby pro automobilové interiérové díly přibližně o 33 %, čímž se doba výroby snížila z přibližně 4,2 sekundy na méně než 2,8 sekundy na kus – podle výzkumu Rady pro automobilové plasty z minulého roku. Co to umožňuje? Ve skutečnosti tři hlavní faktory, které spolupracují. Za prvé systém umožňuje, aby vyhazovače pracovaly současně s otevíráním formy. Za druhé využívá předtlakovou dodávku taveniny, čímž eliminuje ty známé zdržení při obnově polohy šroubu. A za třetí jsou zde speciální konformní chladicí kanály, které snižují dobu tuhnutí přibližně o 40 %. Všechny tyto prvky dohromady umožňují strojům vyrábět ročně více než 11 milionů součástí bez jakéhokoli zásahu. Ještě lépe je, že zachovávají přísné kvalitní standardy ISO 9001 a rozměrová přesnost zůstává po celé ploše v rozmezí ± 0,08 mm.

Precizní řízení vstřikování: optimalizace rychlosti bez kompromisu s kvalitou výrobku

Synchronizace tlaku a rychlosti při 250 MPa za účelem zabránění vzniku převisů a deformací

Dnešní rychlé stroje eliminují problémy, jako je výstřik (flash) a deformace (warping), aniž by závisely pouze na vysoké síle upínání. Namísto toho synchronizují tlak a rychlost v reálném čase a dosahují tlaků až 250 MPa. Výstřik (flash) vzniká především tehdy, když je vstřikovací tlak příliš vysoký pro to, co forma dokáže udržet. Deformované díly vznikají nerovnoměrným tokem materiálu v kombinaci s různými rychlostmi chlazení po celé ploše dílu. Řešení? Zde skvěle pomáhá segmentovaný profil rychlosti. Nejprve se aplikuje pomalý start, aby se zabránilo vzniku vzduchových bublin, poté se rychlost zvyšuje ve střední fázi, čímž se snižují ty otravné stopy toku, a nakonec se na konci aplikuje řízený tlak, který zajistí úplné vyplnění formy. Tuto metodu jsme otestovali na nárazníkových obvodech a zaznamenali jsme snížení výstřiku (flash) přibližně o 43 %. Ještě lepší je, že jsme během výrobních cyklů trvajících pouze 15 sekund na kus udrželi přesné rozměry v toleranci ± 0,05 mm. Opravdu působivé je také to, jak metoda zachovává kvalitu taveniny na čele toku i při zpracování náročných úzkých kanálků v návrhu formy.

Adaptivní PID řízení pro zásobník šroubu a účinnost chladicí fáze

Chytrá adaptivní PID regulace mění tyto staré statické procesní kroky na něco mnohem reaktivnějšího a citlivějšího na to, co materiály ve skutečnosti dělají. Tyto systémy sledují například viskozitu v reálném čase, sledují změny teploty na površích a monitorují charakteristiky toku také v reálném čase. Následně přizpůsobují dobu zpětného pohybu šroubu a dobu chlazení. Tradiční pevně stanovené doby chlazení mohou vést k problémům v obou směrech – pokud jsou příliš krátké, vznikají stlačeniny (sink marks), pokud jsou příliš dlouhé, dochází k plýtvání energií. Adaptivní přístup snižuje dobu chlazení přibližně o 17 %, aniž by byla ohrožena integrita výrobků. A nezapomeňme také na funkce automatické kalibrace zpětného pohybu, které zabrání vykapávání (drooling) a vzniku vakuumových dutin. Nedávno jsme toto řešení úspěšně nasadili při výrobě PET předforem, kde se podíl odpadu snížil na pouhých 0,3 % a rychlost výroby vzrostla o 22 cyklů za hodinu. To vše je možné díky schopnosti systému neustále reagovat a udržovat správnou tlakovou polštářovou vrstvu taveniny i tehdy, když procházejí různé šarže polymeru, každá se svými vlastními specifickými vlastnostmi.

Chytrá automatizace a monitorování v reálném čase pro konzistentní výrobu v velkém měřítku

Systémy zpětné vazby se uzavřenou smyčkou, které snižují podíl zmetků o 37 % při výrobě pouzder lékařských zařízení

Systémy zpětné vazby se uzavřenou smyčkou, které integrují měření tlaku v dutině, teploty a sledování rychlosti chlazení, umožňují skutečné korekce v reálném čase v přesných výrobních procesech. Při výrobě pouzder lékařských přístrojů, kde jsou tolerance často nižší než ± 0,05 mm, tyto systémy detekují malé problémy ještě dříve, než se z nich stanou vážnější záležitosti. Například zaznamenají nerovnoměrný tok pryskyřice nebo oblasti, kde se materiál začíná tvrdit příliš brzy. Shromážděná data jsou okamžitě předána inteligentním řídicím jednotkám, které následně upravují rychlost vstřikování nebo tlak ucpávání ještě během probíhajícího cyklu. Tím se zabrání běžným vadám, jako jsou například prohlubně na průhledných dílech nebo změny rozměrů u pouzder ventilátorů. Podle nedávných průmyslových statistik z roku 2023 dochází ve výrobních závodech využívajících tuto technologii při nepřetržitém provozu k přibližně třetinovému snížení odpadu. Každý jednotlivý výrobek konzistentně splňuje přísné normy ISO 13485, které jsou zcela nezbytné pro kritické komponenty používané v chirurgických nástrojích a dýchacích přístrojích.

Ověřené aplikace v automobilovém průmyslu i výrobě spotřební elektroniky

Výhody plastových vstřikovacích strojů pro vysokorychlostní zpracování jsou zcela zřejmé, pokud se podíváme na odvětví, kde je na přesnosti nejvíce záleželo. Vezměme si například automobilový průmysl: tyto stroje umožňují vyrábět díly schopné odolat extrémním teplotním podmínkám. Mluvíme například o krytech světlometů, kovových upevňovacích konzolách, které vše udržují pohromadě, či dokonce o ochranných obalech akumulátorů elektromobilů (EV), jež musí splňovat přísné normy požární bezpečnosti, jako je např. UL94 V-0. Samotné stroje jsou konstruovány velmi pevně, aby zachovaly stálé rozměry i po opakovaných cyklech zahřívání. Podle nedávné studie z časopisu Transportation Materials Report pochází přibližně 18 % plastových dílů používaných v současných automobilech právě z těchto rychloběžných lisů. To dává plný smysl, neboť výrobci usilují o lehčí vozidla, ale zároveň potřebují díly, které se v průběhu času nezničí.

Odvětví spotřební elektroniky zažilo významné zlepšení díky suchým cyklům trvajícím méně než 0,8 sekundy, což umožňuje vyrábět extrémně tenké pouzdra pro chytré telefony a nositelná zařízení s dokonalým povrchem. Výrobci nyní mohou spolehlivě vyrábět stěny tlusté méně než 0,4 mm a zároveň udržovat kritické rozměry kvality v tolerančních rozmezích pouhých 0,015 mm, čímž se urychlují procesy vývoje nových produktů. Analýza reálných údajů od předních výrobců elektroniky ukazuje, že značky, které tyto pokročilé systémy zavádějí, obvykle uvádějí své produkty na trh přibližně o 37 % rychleji než firmy, jež stále používají tradiční metody lití do forem. Tento druh efektivity má v dnešním rychle se měnícím technologickém prostředí zásadní význam, kde je klíčové být o krok napřed před konkurencí.

Často kladené otázky

Co je rychlé plastové vstřikování?

Vysokorychlostní plastové vstřikování je výrobní proces, při kterém se roztavený plast vstřikuje do formy za účelem vytvoření výrobku. Tato technologie je optimalizována pro rychlost, což umožňuje kratší výrobní cykly a vyšší výrobní objemy.

Jak ovlivňuje přesnost uzavírání výrobu?

Přesnost uzavírání je klíčová, protože zajišťuje správné zarovnání forem a snižuje výskyt vad, jako je převis (flash). Pomáhá udržovat konzistenci naplnění dutiny, čímž se dosahuje opakovatelné výroby vysokokvalitních dílů.

Proč je důležitá přesná kontrola vstřikování?

Přesná kontrola vstřikování je důležitá, protože optimalizuje rychlost výroby bez kompromisu na kvalitě dílů, předchází tak vadám, jako je převis (flash) a deformace (warpage), a zároveň zachovává přísné rozměrové tolerance.

Jaké výhody přináší chytrá automatizace?

Chytrá automatizace a sledování v reálném čase snižují podíl zmetků, umožňují provádět úpravy během výroby, díky čemuž lze vady včas odhalit a napravit, a tím zaručit konzistentní výrobu v velkém měřítku.

Kde se často používají vysokorychlostní plastové vstřikovací stroje?

Tyto stroje se často používají v automobilovém průmyslu a v odvětví spotřební elektroniky, kde je pro bezpečnou a účinnou výrobu komponent nutná přesnost, rychlost a vysoké kvalitativní standardy.
