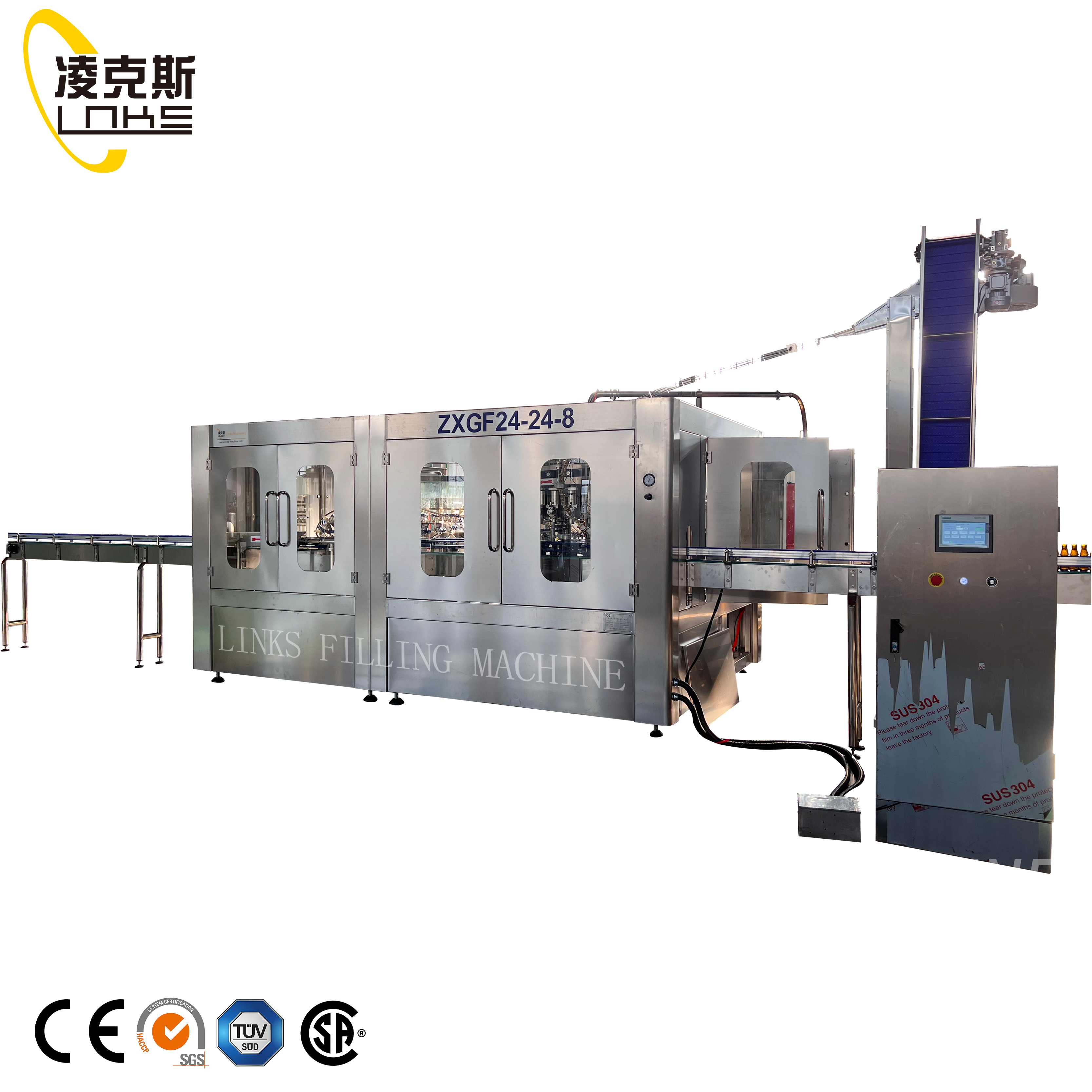

Profesionální stroj na plnění lahví pro nápojový průmysl

Jak Výrobní linky na vypínání lahví Práce: Technologie a aplikace v průmyslu nápojů

Klíčové mechanismy strojů na plnění kapalin do lahví: Gravitační, pístové a tlakové systémy

Současné vybavení na plnění lahví obvykle využívá tři hlavní přístupy, jak dosáhnout přesného množství kapaliny do každé nádoby. Gravitační metoda funguje tak, že využívá vlastní hmotnost produktu, což dává smysl u látek jako je čistá voda, která při nalévání nepění. U hustších látek, jako je sirup nebo džus, se používají pístové plniče, které přesně měří objem, často s přesností plus minus 1 procento. Pak existuje tlakové plnění, určené speciálně pro perlivé nápoje. Tyto systémy vtlačují kapalinu do lahví za kontrolovaných podmínek, aby zůstaly bublinky zachovány. Většina zařízení udržuje hladinu oxidu uhličitého kolem 3,5 až 5,5 gramu na litr, aby se zachovalo uspokojivé šumění, aniž by se během procesu příliš ztratilo.

Přiřazení způsobu plnění k typu produktu: Perlivé nápoje, neperlená voda, džusy a viskózní kapaliny

Pokud jde o sycené nápoje, výrobci musí používat plnění protitlakem, aby se zabránilo nepříjemnému pěnění. Používané zařízení během provozu obvykle udržuje vnitřní tlak okolo 1,8 až 2,5 baru. U prostého neperlivého vody a dalších řídkých kapalin postačují gravitační systémy, které dokážou vyplnit přibližně 300 lahví za minutu. U šťáv s dužinou a hustých smoothií to ale začíná být složitější. Ty vyžadují speciální pístové plniče schopné zvládnout viskozitu až 15 000 centipoise, aniž by došlo k poškození konzistence produktu. A pak tu je ještě otázka teploty. Nápoje na bázi mléka například potřebují chlazené plničky, které pracují v rozmezí 3 až 7 stupňů Celsia. Toto chladné prostředí pomáhá udržet čerstvost a brání růstu nežádoucích bakterií, což je samozřejmě velmi důležité pro dodržování hygienických norem.

Provozní pracovní postup od vložení obalu po přesné dokončení plnění

Automatické linky zpracovávají lahve prostřednictvím šesti klíčových fází:

1. Vstupní dopravník pro zarovnání : Orientuje obaly rychlostí 15–20 m/min pro přesné umístění
2. Zasunutí trysky : Těsní výplňové hlavy k hrdlům lahví s točivým momentem 2–5 Nm
3. Objemové dávkování : Zajišťuje plnění s přesností ±2 mL v tlakových systémech
4. Vyplachování plynu : Odstraňuje kyslík z lahví piva a vína, udržuje hladinu O₂ pod 0,5 %, čímž dochází k zachování chuti
5. Umístění uzávěru : Uzavírání se provádí v intervalu 0,5 sekundy na vysokorychlostních stanicích
6. Ověření kvality : Laserové senzory kontrolují výšku plnění s rozlišením 0,1 mm

Pokročilé systémy PLC monitorují každou fázi a automaticky upravují parametry, když výroba překročí 18 000 lahví/hod., čímž zajišťují nepřetržitý chod.

Rychlost, přesnost a konzistence ve vysokovýkonném plnění lahví

Referenční hodnoty pro vysokorychlostní plnění lahví: až 24 000 lahví/hod. bez kompromitace kvality

Moderní rotační plnicí stroje dosahují rychlosti až 24 000 lahví za hodinu díky vícehlavňovým konfiguracím a synchronizovaným dopravníkům. Tato efektivita umožňuje výrobcům nápojů splňovat vysokou poptávku a zároveň udržovat úzké marže. Paralelní plnicí stanice snižují prostoj, což umožňuje nepřetržitý provoz i během výměny obalů nebo změny formátu.

Přesné inženýrství: zachování přesnosti plnění ±0,5 % mezi jednotlivými dávkami

Přesnost plnění je klíčová pro dodržení předpisů a kontrolu nákladů. Pokročilé objemové systémy dosahují tolerance až ±0,5 % díky přesnému inženýrství:

Snímače viskozity v reálném čase upravují průtok během milisekund, minimalizují nedoplňování při turbulentním přečerpávání a zvyšují konzistenci dávek.

Vyvažování vysokého objemu výstupu s konzistentními hladinami plnění za reálných provozních podmínek

Systémy nejvyšší třídy udržují konzistenci plnění na úrovni 99,4 % při sériích 100 000 lahví pomocí prediktivních algoritmů tlaku a samo-kalibrujících trysiek. Dvoustupňové ověření – optické a objemové – zajišťuje, že pouze správně naplněné obaly postoupí dále, přičemž odpad produktu činí méně než 0,01 %. Tyto schopnosti umožňují výrobcům hladké škálování výstupu, i když dochází ke střídání velikostí lahví nebo typů kapalin během jedné výrobní série.

Automatizace a integrace: Chytré řídicí systémy v moderních plnicích zařízeních

Automatizace řízená PLC a HMI: sledování v reálném čase a provozní ovládání

V moderních procesech plnění pracují programovatelné logické automaty (PLC) společně s rozhraním člověk-stroj (HMI) tak, aby zajistily přesnou koordinaci napříč výrobními linkami. Tyto PLC zpracovávají data pocházející z přibližně dvaceti různých senzorů na každé lince a téměř okamžitě provádějí úpravy ventilů, motorů a různých aktuátorů, když dojde k odchylce – obvykle během pěti milisekund od zaznamenání jakékoli odchylky. Pro operátory, kteří tyto systémy ovládají, se dotykové obrazovky staly nezbytným nástrojem pro řízení všeho, od objemu plnění a nastavení viskozity až po rychlost linky. Toto digitální rozhraní výrazně zkracuje časy nastavení ve srovnání se staršími manuálními metodami a podle průmyslových zpráv z Packaging Digest z roku 2023 ušetří přibližně třicet procent času.

Bezproblémová integrace linky: synchronizace plniček s uzavíracími, etiketovacími a dopravními systémy

Výkonné plniče pracují ve velmi úzké spolupráci se zařízením dále v řetězci, která se synchronizují každých přibližně 0,1 sekundy prostřednictvím protokolů EtherCAT. Tato těsná vazba zajišťuje hladký chod celého procesu bez ohledu na to, zda zpracováváme malé nádoby o objemu 150 ml nebo větší dvoulitrové nádoby, a to i při přechodu mezi různými velikostmi. U procesu uzavírání víček tlakové senzory automaticky upravují krouticí moment podle tloušťky materiálu. Mezitím speciální odmítací ramena vyrážejí jakékoli lahve, které nejsou správně naplněny, rychlostí 2,4 metru za sekundu, a to při nepřetržitém chodu výrobní linky.

Případová data: Servopoháněné rotační plniče od ZHANGANGJIAGANG LINKS MACHINE CO LTD zajišťují rychlost a přesnost

Servopoháněné rotační plniče prokazují výjimečný výkon a dosahují přesnosti plnění 99,8 % u sycených nápojů během 18hodinového provozu. Přímý pohon eliminuje mezeru v ozubení, což umožňuje změnu formátu za méně než sedm minut – o 60 % rychlejší než u konvenčních modelů. Výrobci hlásí zvýšení denní produkce o 23 % po zavedení technologie (Food Engineering 2024).

Hygiena, odolnost a soulad s předpisy u výplňového vybavení pro potravinářský průmysl

Konstrukce z nerezové oceli a hygienický design: Splnění předpisů o bezpečnosti potravin

Většina plnicích strojů pro potravinářské účely využívá materiály z nerezové oceli typu 304 nebo 316, které pokrývají přibližně 90 % všech hygienických aplikací, protože odolávají korozi a jsou snadno čistitelné, jak uvádějí nejnovější průmyslové zprávy. Povrchy jsou upraveny elektrochemickým leštěním a spoje jsou svařovány orbitálním svařováním, aby se minimalizovala místa, kde by se mohly bakterie ukrývat, což pomáhá výrobcům splňovat přísné požadavky FDA 21 CFR i směrnice EHEDG. Pokud jde o hygienický design, výrobci klade důraz na prvky jako šikmé plochy umožňující správné odvodnění, rychlospojky, které lze v případě potřeby snadno rozebrat, a díly bez ostrých hran či štěrbin, kde by se mohly usazovat nečistoty. Tyto vlastnosti značně usnadňují čištění a zabraňují míchání různých produktů během výrobních cyklů. U výrobků jako mléčné výrobky, různé omáčky a nápoje s vysokou úrovní kyselosti je zcela zásadní z hlediska bezpečnosti udržet mikrobiální zátěž pod 2 kolonie tvořící jednotky na čtvereční centimetr.

Systémy čištění na místě (CIP): Zajišťování hygieny a minimalizace výpadků

Automatizované systémy CIP mohou snížit dobu čištění přibližně o 40 % díky možnosti naprogramovat cirkulaci čisticích prostředků celým systémem. Podle výzkumu z roku 2023 nazvaného Sanitation Efficiency Study tyto systémy odstraní přibližně 99,9 % tvrdohlavých biofilmů, aniž by bylo nutné cokoli rozebírat. Většina zařízení při čištění postupuje podle základního čtyřkrokového procesu: nejprve provede rychlý oplach, poté aplikuje louhové roztoky, dále neutralizuje kyseliny a nakonec provede další důkladný oplach. To pomáhá udržet čisté podmínky, což je obzvláště důležité při přechodu mezi různými chutěmi nebo při zpracování výrobků citlivých na alergeny. Když jsou tyto čisticí systémy připojeny k řídicím jednotkám PLC, sledují všechny cykly mytí, což značně usnadňuje audity. Navíc recykluje přibližně 85 % vody i čisticích prostředků pro budoucí použití, čímž jsou celkově docela šetrné k životnímu prostředí.

Škálovatelnost a flexibilita: Přizpůsobení Výrobní linky na vypínání lahví pro růst podnikání

Od řemeslných výrobců po rozsáhlé závody: Výběr škálovatelných plnicích řešení

Dnešní plnicí zařízení jsou vybavena modulárními konstrukcemi, takže výrobci mohou zvýšit výrobní kapacitu přibližně 3 až 5krát, aniž by museli nahradit celý systém. Vezměme si například malé řemeslné pivovary, které vyrábí zhruba 5 000 lahví denně – často začínají s jednoduchými sestavami, ale později mohou přidat další plniče nebo vylepšit dopravní pásy, jak roste poptávka. Dobrou zprávou je, že tato zařízení jsou vybavena standardními připojeními, která usnadňují rozšíření provozu v budoucnu. Pivovary mohou později instalovat automatické kontrolní stanice nebo integrovat další prvky kontroly kvality, jak se mění normy v průběhu času. Tato flexibilita pomáhá firmám se přizpůsobit, aniž by každých několik let musely investovat do zcela nového strojního vybavení.

Rychlovýměnné nástroje a flexibilita formátu: Efektivní zpracování různých velikostí lahví

Moderní servopoháněné systémy mohou přepínat formáty za méně než pět minut díky samočinně nastavitelným upínacím čelistem a nastavitelným parametrům výšky a šířky. Tento druh přizpůsobivosti znamená, že výrobci mohou na stejné výrobní lince spouštět jak malé lahve s nápoji o objemu 250 ml, tak větší balení pro rodiny o objemu 2 litry. A nejde tu pouze o pohodlí – většina firem v oblasti nápojů tuto schopnost ve skutečnosti potřebuje, protože podle údajů IBWA z minulého roku přibližně tři čtvrtiny značek prodávají své výrobky alespoň ve třech různých velikostech obalů. Systém je navíc vybaven rychlou spojkami a různými možnostmi beznástrojového nastavení, což výrazně snižuje ztrátu času při přestavbě zařízení, obvykle se tak prostoj snižuje zhruba o čtyřicet procent.

Studie případu: Modulární retrofit umožnil výrobci džusu zdvojnásobit výstup bez rozšíření provozovny

Výrobce šťávy na Floridě nedávno výrazně modernizoval svůj starý plnicí systém tím, že nainstaloval rotační monoblok, který zvládne plnění, uzavírání a etiketování najednou. Do této rekonstrukce investoval přibližně 280 tisíc dolarů, kterou dokončil během pouhého jednoho víkendu. To, co dříve vyžadovalo tři samostatné stroje, se nyní vejde do jednoho kompaktního zařízení, čímž uvolnilo cca 600 čtverečních stop cenného výrobního prostoru. Od provedení změny se produkce výrazně zvýšila o 124 %. Nová linka zvládne dvanáct různých typů produktů, od malých kartonových balení o objemu 8 uncí až po velké skleněné lahve o objemu 64 uncí. Docela působivé, zejména s ohledem na téměř dokonalou přesnost plnění, která dosahuje 99,2 % ve všech vyráběných formátech.

Nejčastější dotazy

Jaké jsou hlavní typy systémů plnicích strojů pro lahve?

Mezi základní typy patří systémy založené na gravitaci, pístové plniče a tlakové plnicí systémy. Každý systém je navržen pro konkrétní vlastnosti kapalin, jako je viskozita a obsah oxidu uhličitého.

Jak si plnicí stroje pro lahve poradí s různými typy kapalin?

U sycených nápojů se používají tlakové plnicí systémy, aby nedocházelo k pěnění. Tenké kapaliny, jako je voda, využívají gravitační systémy, zatímco hustší kapaliny, jako jsou džusy, vyžadují pístové plniče pro přesné měření objemu.

Jakou roli hrají PLC a HMI v plnicích strojích pro lahve?

PLC (programovatelné logické automaty) a HMI (rozhraní člověk-stroj) zajišťují přesné řízení a monitorování tím, že koordinují jednotlivé komponenty a provádějí úpravy v reálném čase během procesu.

Jak se udržuje přesnost plnění při provozu vysokou rychlostí?

Pokročilé objemové systémy a senzory viskozity v reálném čase zajišťují přesnost plnění až do ±0,5 %, a to pomocí technologií jako jsou servem řízené písty nebo tlakové přelivové systémy.

Brají se v plnicích strojích pro lahve v potaz hygienické aspekty?

Ano, materiály jako nerezová ocel 304 nebo 316 se používají z důvodu hygieny. Funkce jako systémy čištění za provozu (CIP) zajišťují také automatické čištění a soulad s hygienickými požadavky.
